Plan côté¶

Le Plan côté est l'outil de dessin vectoriel intégré au module Mesurage. Il n'est pas accessible de façon autonome — il s'ouvre depuis un niveau d'un rapport de mesurage et permet de dessiner le plan du bien, de placer les ouvertures et les éléments, et de calculer les surfaces automatiquement.

Synchronisation bidirectionnelle avec le Mesurage¶

Le Plan côté et les pièces du Mesurage sont synchronisés en permanence dans les deux sens :

Direction	Déclencheur	Effet
Plan côté → Mesurage	Sauvegarde du plan	Chaque pièce dessinée crée ou met à jour automatiquement la pièce correspondante dans la liste du mesurage, avec sa surface calculée depuis la géométrie des murs
Mesurage → Plan côté	Ouverture du plan	Chaque pièce saisie dans le mesurage sans pièce correspondante dans le plan y apparaît automatiquement sous forme de rectangle

Interface¶

Niveaux¶

Les onglets en haut de l'écran correspondent aux niveaux du rapport de mesurage (ex: Rez-de-chaussée, Sans niveau). Basculez d'un niveau à l'autre en appuyant sur l'onglet correspondant.

Échelle de la grille¶

Sélectionnez l'échelle d'affichage de la grille via les boutons 1cm · 5cm · 10cm · 50cm · 1m · 5m. La valeur active (orange) indique ce que représente chaque carré de la grille. Utilisez le zoom + / − ou le pincement pour ajuster l'affichage.

Barre d'outils principale¶

Quatre menus regroupent l'ensemble des outils, accessibles par raccourci clavier :

Menu	Raccourci	Contenu
Murs	`W`	Types de murs avec épaisseur prédéfinie
Pièces	`R`	Formes de pièces prédéfinies
Ouvertures	`D`	Portes, fenêtres, ouvertures
Éléments	`E`	Structure, escaliers, rangements

Barre d'outils bas¶

Sélection · Déplacer · Mur · Porte · Fenêtre · Rectangle · Oblique · Calque · Annuler · Supprimer · Sauver

Dessiner les murs¶

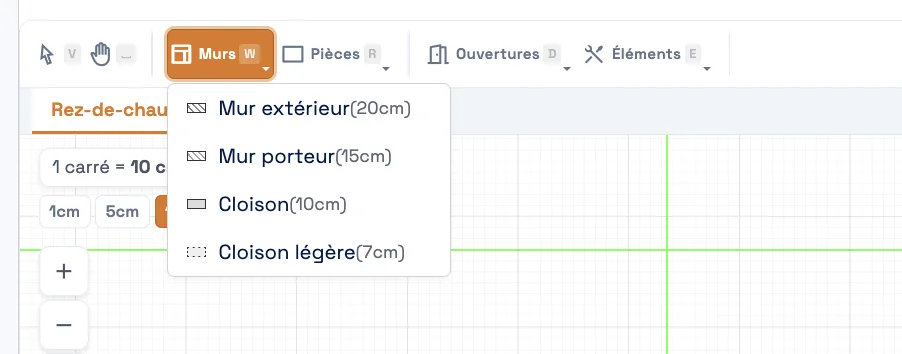

Appuyez sur Murs (W) pour choisir le type de mur à tracer :

Type	Épaisseur
Mur extérieur	20 cm
Mur porteur	15 cm
Cloison	10 cm
Cloison légère	7 cm

Après sélection du type, cliquez sur le plan pour poser le premier point du mur, puis le second. Les murs s'accrochent magnétiquement aux extrémités proches pour faciliter la fermeture des angles.

Chaque mur affiche automatiquement sa cotation (longueur en cm) sur le plan.

Quand les murs forment un polygone fermé, la pièce est détectée automatiquement et colorée. Sa surface est calculée et affichée en m² directement sur le plan.

Ajouter des pièces prédéfinies¶

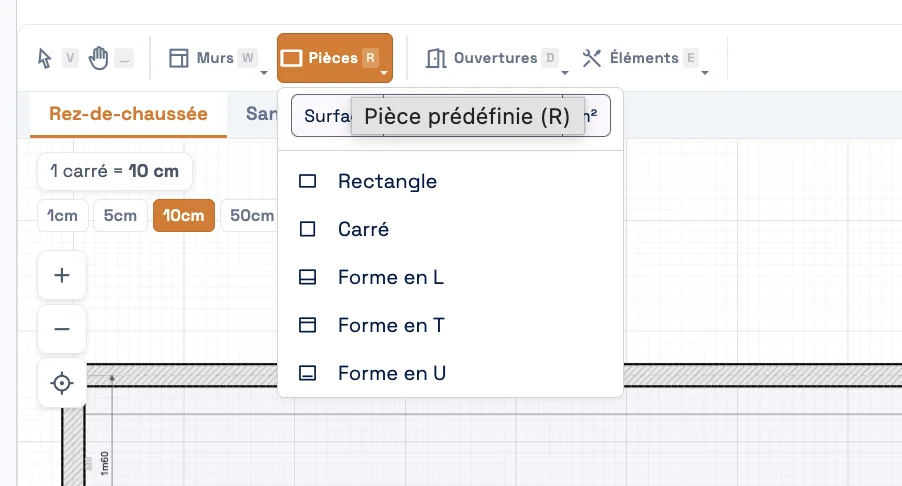

Pour les formes courantes, utilisez le menu Pièces (R) :

Forme	Description
Rectangle	Pièce rectangulaire simple
Carré	Pièce carrée
Forme en L	Pièce en L
Forme en T	Pièce en T
Forme en U	Pièce en U

Après sélection, posez la forme sur le plan en la dimensionnant par glisser-déposer. Les murs correspondants sont créés automatiquement.

Placer des ouvertures¶

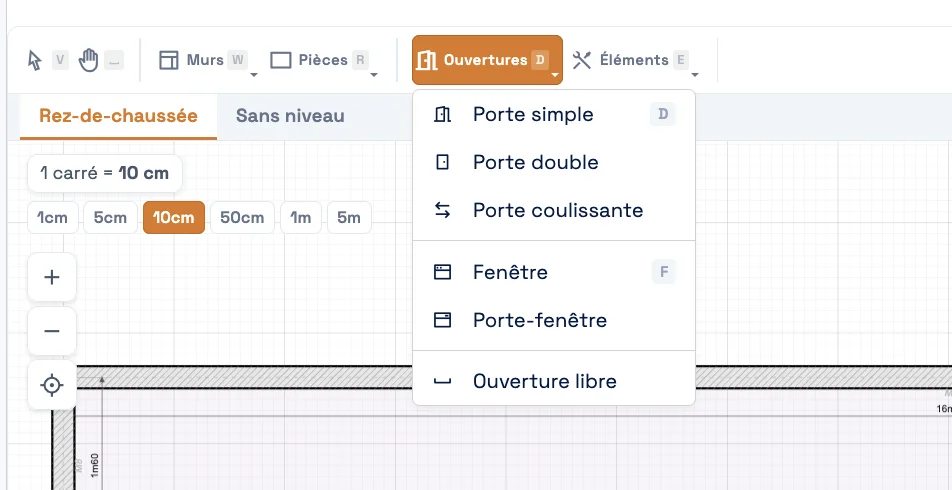

Appuyez sur Ouvertures (D) pour placer une ouverture sur un mur existant :

Type	Raccourci
Porte simple	`D`
Porte double	—
Porte coulissante	—
Fenêtre	`F`
Porte-fenêtre	—
Ouverture libre	—

Cliquez sur le mur où placer l'ouverture. La largeur est ajustable après placement.

Placer des éléments¶

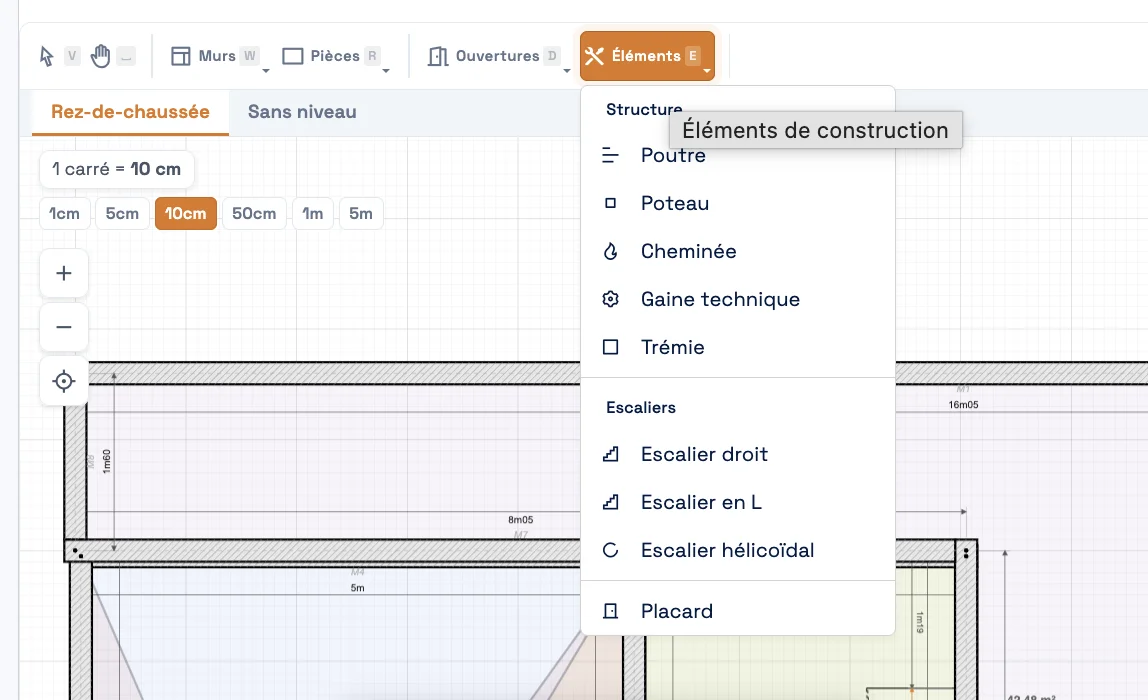

Le menu Éléments (E) regroupe les éléments de déduction et les équipements :

Structure — déductions Carrez / Boutin

Élément	Effet sur le calcul
Poutre	Déduite de la surface de la pièce
Poteau	Déduit de la surface de la pièce
Cheminée	Déduite de la surface de la pièce
Gaine technique	Déduite de la surface de la pièce
Trémie	Déduite de la surface de la pièce

Escaliers

Élément
Escalier droit
Escalier en L
Escalier hélicoïdal

Rangements

Élément
Placard

Les éléments de structure sont automatiquement propagés dans la liste des déductions de la pièce correspondante dans le mesurage.

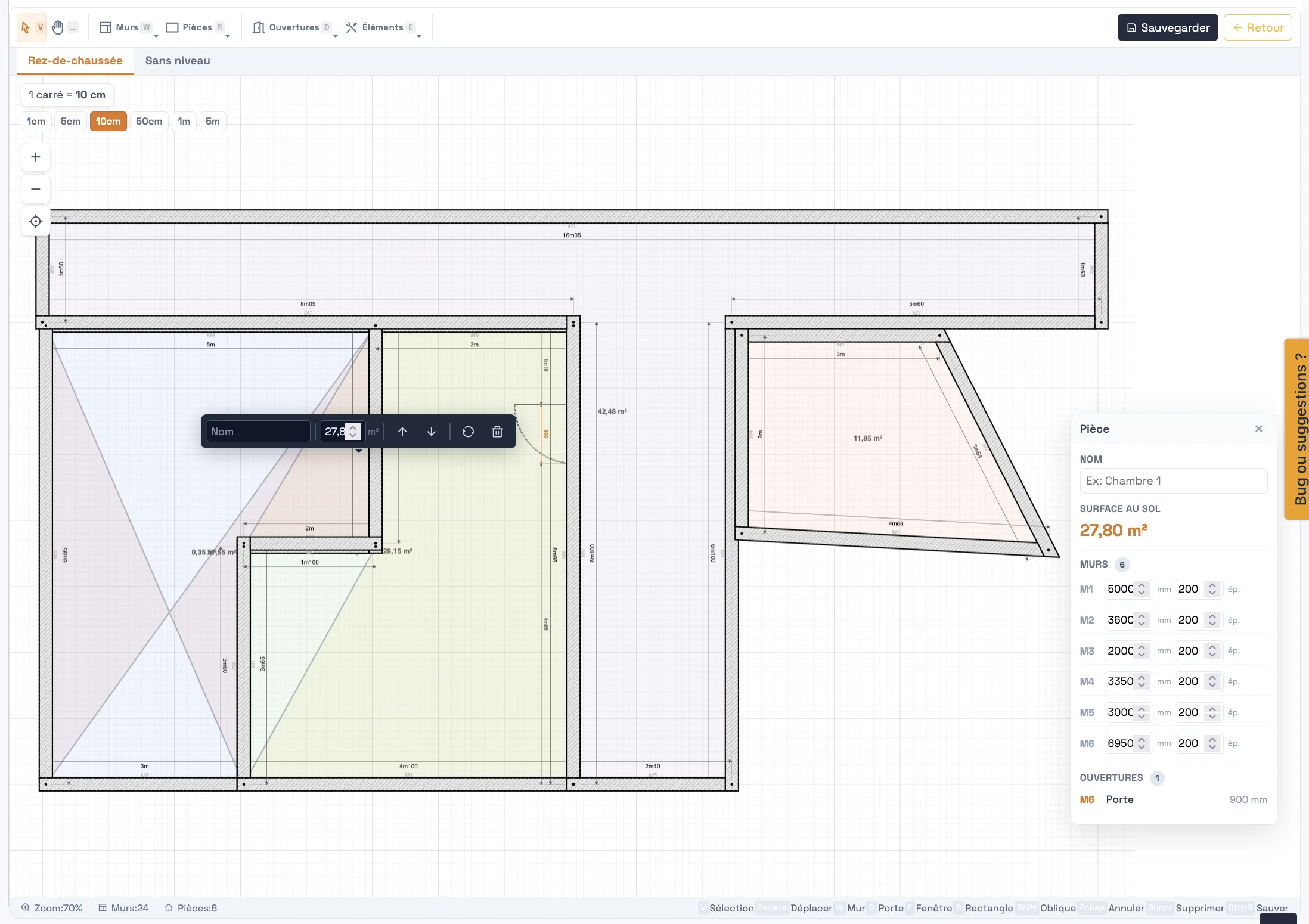

Panneau de détail d'une pièce¶

Cliquez sur une pièce dans le plan pour afficher son panneau de détail à droite :

Nom : modifiable directement depuis le panneau (propagé dans le mesurage)
Surface au sol : calculée en temps réel à partir de la géométrie des murs
Murs : liste des murs de la pièce avec leur longueur (mm) et épaisseur (mm)
Ouvertures : liste des ouvertures posées sur les murs de la pièce

Décalquer un plan importé (Calque)¶

Si le client vous a fourni un plan (image ou PDF) et qu'il est importé dans le dossier, vous pouvez le poser sous le plan côté et tracer les murs par-dessus.

Appuyez sur Calque dans la barre d'outils : un panneau s'ouvre. Appuyez à nouveau sur Calque (ou sur la croix du panneau) pour revenir au dessin.

Réglage	Rôle
Plan importé	Plan du dossier à poser sous le plan côté
Afficher	Montre ou masque le calque
Verrouiller	Empêche de déplacer le calque par erreur
Opacité	De 10 % à 100 %, pour bien distinguer vos murs du plan d'origine
Rotation	Au degré près, avec deux boutons quart de tour

Mettre le calque à l'échelle¶

Appuyez sur Mettre à l'échelle (2 points).
Touchez les deux extrémités d'une cote connue du plan importé (une longueur de mur inscrite sur le plan, par exemple).
Saisissez la distance réelle entre les deux points.

Le calque est redimensionné, le premier point restant fixe. Faites ensuite glisser le calque pour le caler sur vos murs, puis verrouillez-le.

Hors du mode Calque, le plan importé ne réagit pas au toucher : vous dessinez normalement par-dessus.

Le calque n'apparaît nulle part ailleurs

Le calque est une aide au dessin. Il n'apparaît ni dans l'image du plan utilisée par les rapports, ni dans le Carrez, ni dans le DPE. Il est enregistré avec le plan, niveau par niveau, et fonctionne hors ligne sur la WebApp terrain.

Sauvegarde¶

La sauvegarde se déclenche via le bouton Sauver (barre du bas) ou automatiquement à chaque modification significative. À chaque sauvegarde :

Les murs, pièces et éléments sont persistés
La synchronisation vers le mesurage est déclenchée (surfaces, déductions)
Le calcul de surface est recalculé
Une image PNG du plan est générée et sauvegardée pour le rapport PDF (sans la grille ni le calque)
